Hjärtanlagen

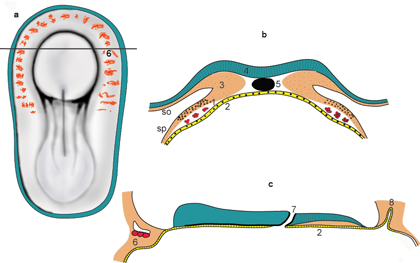

De schematiska bilderna visar embryonalplattan med det kardiogena området (hjärtanlagen) i det splankniska mesodermet (sp) i ett ca 18 dagar gammalt embryo.
1 = angiogenetiska öar (röda) bestående av blodceller och blodkärl uppstår vid kanten av neuralplattan (6) i det kardiogena området
2 = FGF-8-tillväxtfaktor, som avges av cellerna i utrarmens vägg (gul), bestämmer det kardiogena områdets placering
sp = celler i splanknopleura (viskeropleura), som bildar hjärtats muskelvägg (myokardium)
3 = mellanmesoderm och paraxialt mesoderm
4 = neuroektoderm (turkos), som bildar neuralplattan
5 = ryggsträng (svart)
7 = urmun, som är ett tecken på att gastrulationen framskridit i bakre delen av embryonalplattan
8 = anlag för allantois
Bilden har modifierats från: Sadler TW, 2000: Langmans´s Medical Embryology, 8th edition. Lippincott Williams & Wilkins, Philadelphia.
